在新能源汽车、工业变频器、光伏逆变器等高压大功率系统中，隔离器件（数字隔离器、隔离栅极驱动器、光耦等）是保障高低压侧电气隔离、信号可靠传输的核心部件。而CMTI（共模瞬态抗扰度，Common Mode Transient Immunity），正是衡量隔离器件抵抗高速共模瞬态干扰能力的关键指标，直接决定系统在极端电磁环境下是否会出现逻辑误判、信号失真甚至烧毁故障。今天我们从原理、测试方法、适用产品及工程价值四大维度，深度拆解CMTI测试。

一、CMTI的核心定义与工程意义

1. 什么是CMTI？

CMTI指隔离器件在隔离屏障两侧（输入侧地GND₁与输出侧地GND₂）承受高速共模瞬态电压冲击时，保持输出逻辑稳定、信号无失真的最大耐受能力，核心参数为电压变化率dV/dt，单位常用kV/μs或V/ns。

简单来说，隔离器件两侧地电位因负载突变、开关动作、雷击干扰等出现纳秒级高压跳变时，CMTI指标越高，抗干扰能力越强，越不容易“穿透”隔离层导致输出错误。

2. 为什么CMTI至关重要？

– 高压系统的“隐形杀手：SiC/GaN宽禁带半导体高频开关时，会产生10~100kV/μs的共模瞬变，远超传统硅基器件，极易击穿隔离器件的寄生电容耦合路径。

– 系统失效的“导火索”：CMTI不足会引发三大致命问题——逻辑翻转（高/低电平误判）、信号丢失（漏脉冲、延迟超标）、器件闩锁（永久失效），最终导致电源短路、电机失控、通讯中断等严重事故。

– 合规与选型的“硬门槛”：IEC 60747-17:2020已将CMTI列为隔离器件强制测试项目，新能源、工业控制等领域选型时，CMTI是仅次于隔离耐压的核心指标。

二、CMTI测试核心原理：模拟真实干扰，验证隔离可靠性

1. 测试基本逻辑

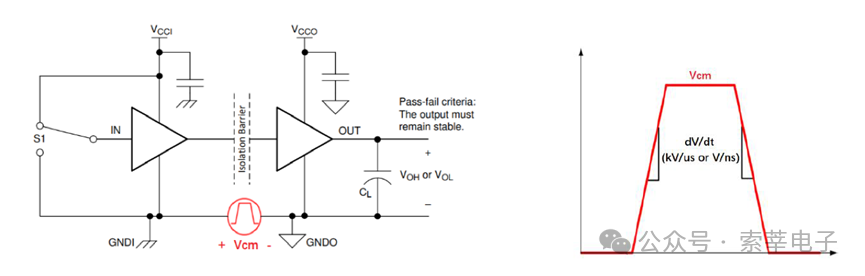

CMTI测试的核心是“模拟+监测”：在隔离器件的输入侧地与输出侧地之间，施加幅值±1kV~±20kV、上升沿10~100ns的高速共模瞬态电压脉冲，同时实时监测输出端的逻辑状态、信号完整性，判断器件是否失效。

其本质是考核隔离器件寄生电容（隔离层等效电容）对高速瞬变的抑制能力——寄生电容越小、隔离层绝缘性能越好，CMTI指标越高。

2. 核心测试参数

三、CMTI测试标准与实操方法

1. 核心测试标准

全球统一遵循IEC 60747-17:2020《半导体器件-分立器件-第17部分：隔离器件》，明确了测试环境、设备、波形参数及失效判定准则。国内参考GB/T 17626系列电磁兼容标准，结合行业应用补充测试要求。

2. 两大主流测试方法（静态+动态）

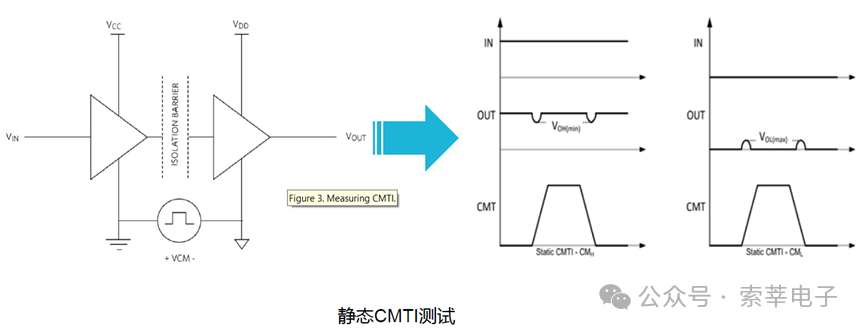

（1）静态CMTI测试（基础项，必测）

– 测试配置：将隔离器件输入引脚固定为高电平（VCCI）或低电平（GND₁），输出侧接标准负载电容（CL=10~100pF）。

– 测试过程：在GND₁与GND₂之间施加逐级升压的共模瞬态脉冲（从低dV/dt开始，每次增加5~10kV/μs）。

– 失效判定：输出电平偏离额定值超过±10%、或出现逻辑翻转（高变低/低变高），即判定失效，记录失效前最大dV/dt为静态CMTI值。

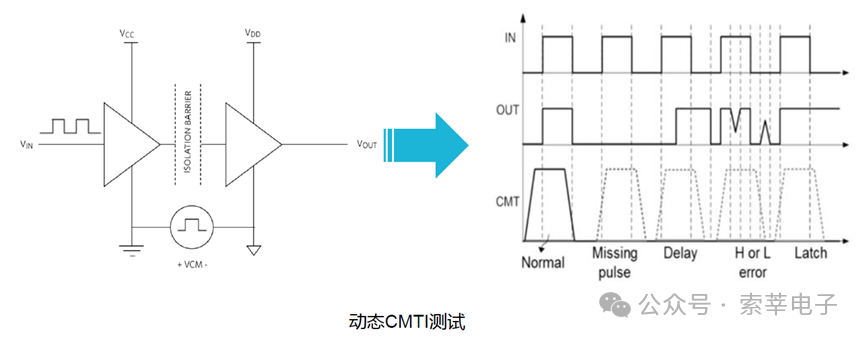

（2）动态CMTI测试（进阶项，贴近实际工况）

– 测试配置：输入侧加载高频方波信号（1~100MHz），模拟正常工作时的信号传输状态。

– 测试过程：同步施加共模瞬态脉冲，覆盖信号高/低电平及跳变沿阶段。

– 失效判定：出现漏脉冲、传播延迟超标（>额定值20%）、眼图闭合、输出闩锁等任意一种情况，即判定失效。动态CMTI值通常低于静态值，更能反映实际抗干扰能力。

3. 测试设备与环境要求

– 核心设备：高压脉冲发生器（输出±1~±20kV、上升沿≤10ns）、高带宽示波器（≥500MHz，低噪声探头）、隔离电源（输入/输出侧独立供电，无共地干扰）、测试夹具（低寄生电感/电容，保证波形完整性）。

– 环境条件：温度25℃±5℃、湿度50%±20%RH，无强电磁干扰、无导电粉尘，确保测试结果重复性。

四、哪些产品必须做CMTI测试？

CMTI测试专属隔离类半导体器件，广泛应用于以下场景的核心器件：

1. 数字隔离器：工业通讯、电源隔离、电机驱动信号传输。

2. 隔离栅极驱动器

3. 光耦合器（高速型）：IGBT驱动、高压采样隔离（传统低速光耦CMTI较低，高速光耦需重点测试）。

4. 隔离放大器/ADC：高压电池管理系统（BMS）、工业传感器信号采样、医疗设备隔离采集模块。

五、工程选型与测试避坑指南

1. 选型参考标准

– 消费电子/低压工业（≤48V）：CMTI≥20kV/μs即可满足需求。

– 工业变频器/光伏逆变器（690V~1500V）：CMTI≥50kV/μs，优先动态CMTI≥40kV/μs的器件。

– 新能源汽车（800V高压平台）/SiC高频场景：CMTI≥100kV/μs，动态CMTI≥80kV/μs，避免高频开关干扰。

2. 测试常见误区

– 只测静态，不测动态：静态CMTI数值偏高，无法反映实际信号传输时的抗干扰能力，动态测试更贴近工况。

– 忽略寄生参数影响：测试夹具寄生电感/电容过大会导致波形畸变，测试结果失真，需选用专用低寄生夹具。

– 脉冲数量不足：仅测少量脉冲易漏掉偶发失效，建议至少测试10⁶次脉冲，验证长期稳定性。

六、总结

CMTI测试是隔离器件的“抗干扰试金石”，从原理上考核隔离屏障对高速共模瞬变的抑制能力，从方法上通过静态+动态双重测试覆盖极限工况与实际场景。在高压高频系统普及的今天，重视CMTI测试、合理选型高CMTI器件，是避免电磁干扰失效、保障系统长期可靠运行的核心环节。

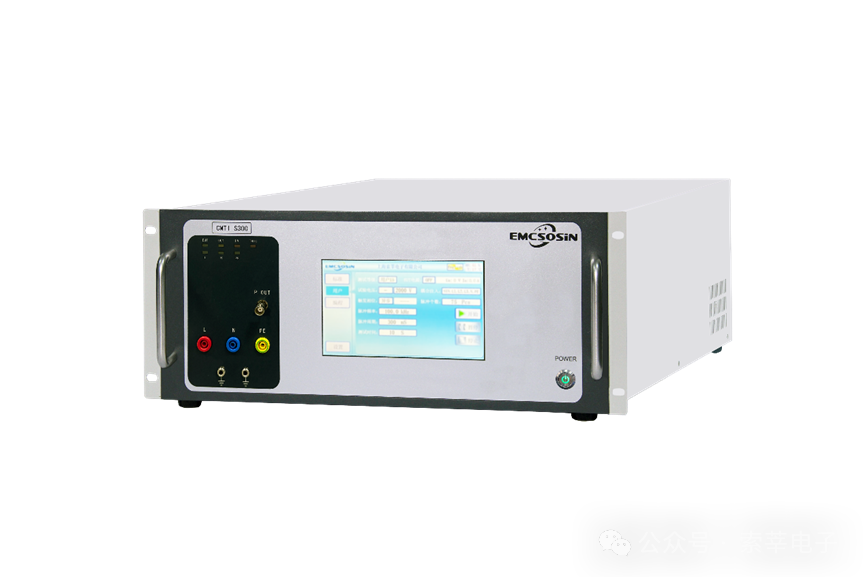

1，索莘电子 CMTI 测试仪，精准量化数字隔离器抗瞬变能力，稳定可靠、智能高效，筑牢隔离应用 EMC 防线。
