随着汽车电动化和智能化的飞速发展，整车中电子零部件的数量急剧增加，各类线缆往往捆扎布置，导致多频段电磁干扰信号耦合风险升高。这种干扰轻则引发设备功能异常，重则可能导致核心控制部件失效，严重威胁行车安全。车载大电流注入（BCI）测试作为评估电子零部件电磁抗扰性能的关键手段，能精准模拟真实车辆工况中的线束干扰场景，同时是满足ISO 11452-4、GB/T 33014.4-2025等国内外标准的核心检测环节。本文将深入解析BCI测试的原理、方法及实操要点，帮助您全面掌握这一技术。

一、BCI测试的基本概念与价值

大电流注入（BCI）测试是一种针对车载电子零部件的传导抗扰度检测方法。其核心是通过非侵入式的方式，利用电流注入探头（一种专用电流变压器）将干扰信号直接诱导到被测设备（DUT/EUT）的线束中。通过调整干扰信号的频率和强度，评估零部件在电磁干扰环境下的工作稳定性。

与辐射抗扰度测试相比，BCI测试具有成本低、效率高、可重复性强的优势，无需破坏线束或更改设备设计，因此成为车载电子研发和量产阶段的首选方法之一。

二、BCI测试的工作原理详解

BCI测试的核心在于模拟线束耦合电磁干扰的实际场景。其原理基于互感器效应：电流注入探头作为第一电流变换器，将被测线束视为第二电流变换器，将射频干扰信号耦合转换为射频电流。

干扰电流主要以两种方式流经线束：

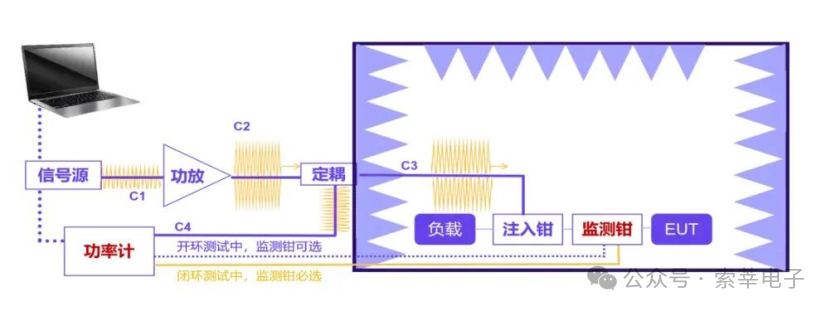

测试系统关键设备包括信号源、射频功率放大器、电流注入钳、电流监测钳、功率计和负载。监测钳在闭环测试中不可或缺，用于实时监测电流值，确保测试精度。

三、核心测试方法：替代法与闭环法对比

BCI测试主要分为替代法（开环测试）和闭环法（闭环控制），二者均需先进行系统校准，再执行正式测试。

（一）替代法：高效开环测试，适配批量检测

替代法基于前向功率控制，是车企量产检测中的常用方法。其流程如下：

1. 通过校准夹具完成系统校准，记录目标电流对应的前向功率参数。
2. 正式测试时直接施加校准确定的前向功率，无需实时监测电流。
3. 测试线束长度为1700mm，注入钳需在距接插件150mm、450mm、750mm三个位置测试，一般无需使用监测钳。

（二）闭环法：精准闭环控制，适配高要求场景

闭环法通过实时电流监测实现动态调整，适用于ABS、ESP等核心部件的高精度测试：

1. 校准RF干扰信号后，通过注入钳施加干扰，同时用监测钳实时测量电流值。
2. 对比实测值与目标值，动态调整功放输出，直至电流达标。
3. 测试线束长度1000mm，注入钳距接插件900mm，监测钳固定于注入钳50mm处。

优势：精度高，能严苛模拟极端工况。

四、实操关键注意事项

BCI测试结果受多因素影响，实操中需重点关注以下三点，以确保测试的准确性和设备安全：

1. 测试电流选择

   电流需大于电路额定值，以充分模拟极端干扰场景，但需避免过冲导致设备损坏。平衡测试充分性与安全性是关键。

2. 测试持续时间控制

   时间设定需结合电路热耗散能力。单频点驻留时间不低于1秒，避免过热影响结果或烧毁元件。

3. 测试环境管理

   测试必须在电磁屏蔽室内进行，严格监控温度、湿度，确保设备校准精度，减少环境干扰。

五、行业发展趋势与标准升级

随着新能源汽车和智能网联技术的推进，BCI测试标准持续迭代。2025版GB/T 33014.4将“大电流注入法”升级为“线束激励法”，测试频率下探至100kHz，填补了48V轻混及高压系统的低频测试空白。同时，新增管状波耦合器（TWC）法，将频段拓展至400MHz~3GHz，弥补了BCI在高频段（如5G、V2X）的效率短板。

未来，BCI与TWC测试将互补形成0.1MHz~3GHz全频段覆盖体系，为智能网联汽车提供更全面的电磁兼容保障。

结语

BCI测试是确保车载电子系统稳定性和行车安全的技术基石。通过掌握其原理与方法，并结合实操要点，企业可有效提升产品抗扰性能，应对日益复杂的电磁环境挑战。如果您需要进一步定制化解析或测试方案，欢迎随时交流！
