产品特点

• ▪ 7 寸彩色触摸屏操作，操作方便快捷；

• ▪ 一键切换中英文系统，方便不同用户使用；

• ▪ 可无线连接，实现远程控制；

• ▪ 内置电压监控探头，实时显示峰值电压；

• ▪ 电压渐升功能，方便用户在开发产品阶段时寻找产品抗静电的临界点；

• ▪ 具有控制、保护、警示、提示各种功能，可有效保护人身和系统的安全;

• ▪ 支持单次、连续、智能、枪控、20pps扫描放电模式；

• ▪ 标配阻容套件可更换，以满足不同标准的试验要求；

• ▪ 内置环境自动检测程序，自动检测测试环境并提醒使用者；

• ▪ 内置国际标准等级参数 ，操作方便快捷；

• ▪ RJ45/RS232端口，用于上位机远程控制并生成测试报告。

产品参数

• 产品型号


  输出电压


  输出电压极性


  储能电容


  放电电阻


  放电电流上升时间


  空气放电保持时间


  放电模式


  放电方式


  触发模式


  工作模式


  放电间隔时间


  放电次数


  设备工作电源


  保险丝


  最大功耗


  环境温度


  环境温度


  相对湿度


  大气压力


  尺寸（单位mm）

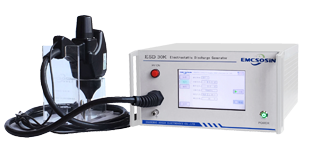

• ESD 30K


  0.2~±30kV(±5%)


  正（+）、负（-）、先正后负（+/-）、先负后正（-/+）


  150pF


  330Ω


  0.6~1ns


  ≥5s


  接触放电、空气放电


  单次放电、连续放电


  智能、单次、枪控、自动、20pps


  IEC等级模式、编程模式、电压渐升模式


  0.04~9.99s


  1~9999C


  AC220V ± 10%,50/60Hz


  15℃~35℃


  3A


  500W


  15℃～35℃


  30%～60%


  86kPa～106kPa


  仪器尺寸336*300*175长*宽*高
