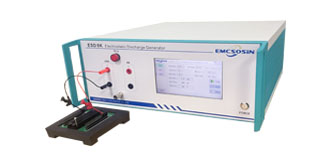

静电放电发生器ESD 10K

产品概述

静电放电是普遍存在的自然现象，ESD 10K 是针对人体模型(HBM)和机械模型(MM)的静电放电抗扰度试验的特点和要求而专门设计，分 HBM 静电测试平台和 MM 静电测试平台。适用于如 LED、晶体管、IC 等半导体器件的测试。产品满足 ANSI-STM5.1-2001、 JESD22-A114D -2005、AEC-Q100-002D -2003 等相关标准要求。

资料下载

产品视频

产品特点

▪ 7 寸触摸屏操作；
▪ 支持多国语言，方便不同用户使用；
▪ 内置环境自动检测程序，自动检测测试环境并提醒使用者；
▪ 可编程操作，实现一键完成设定功能；
▪ 采用程控高源，高压自动计数。

产品参数

产品型号

输出电压

输出电压极性

放电电阻、电容

试验模式

触发模式

放电间隔时间

放电次数

设备工作电源

环境温度
ESD 10K

HBM:50~±10000V MM:50~±1000V

正、负、先正后负、先负后正

100 pF/1500Ω （HBM）、200pF/0Ω（MM）

HBM（人体模式）、MM(机械模式）

自动、手动

0.5~999.9s

1~9999

AC220V ± 10%,50/60Hz

15℃～35℃

产品推荐

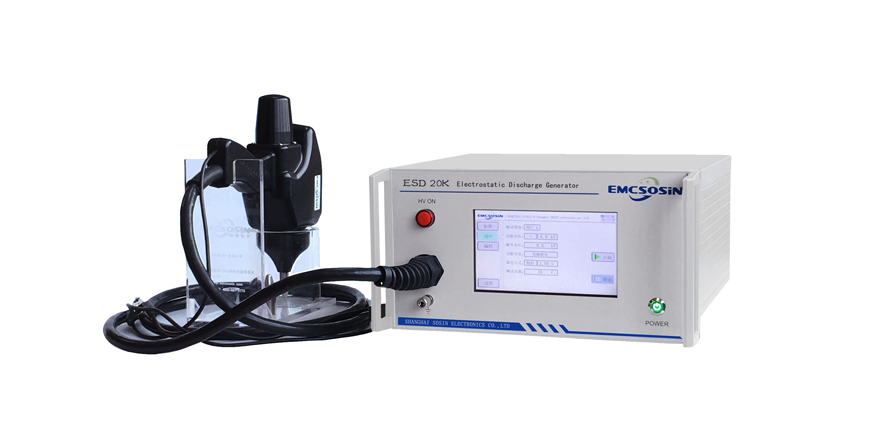

静电放电发生器又称静电放电测试仪、静电放电枪、静电放电干扰测试仪等等; 静电放电是普遍存在的自然现象（当带电的物体靠近或接触一个导体时，电荷就要发生转移，这就是静电放电），静电放电对电气和电子设备、装置或系统的影响无处不在，是一种危害程度极高的电磁能量。只有提高电子产品抗静电能力水平才能保证电子的安全使用。我司自主研发的静电放电发生器用于评估电气和电子设备、装置或系统遭受静电放电时的性能。产品满足IEC61000-4-2和GB/T17626.2等新标准要求。
